ZGJ系列座式管夾

一、概述
ZGJ系列座式管夾適用于以油、水、氣為介質的固定及振動的管道，可在-5～+110℃的環境溫度下正常使用。塑料管夾結構簡單，外形美觀、安裝規范、拆洗方便、可組合安裝，具有減振、消音、耐腐蝕等優點，是理想的管道固定部件。

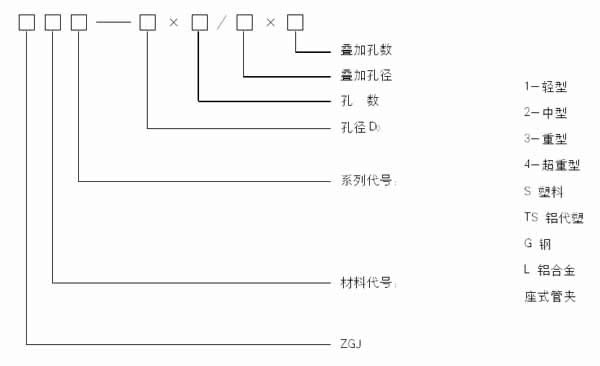

二、型號說明

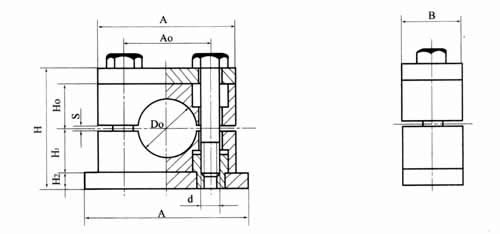

三、外形尺寸

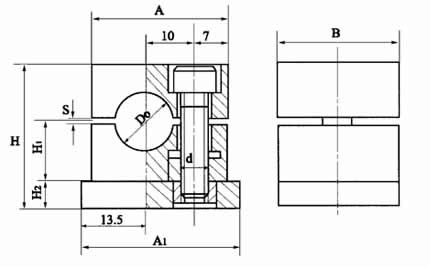

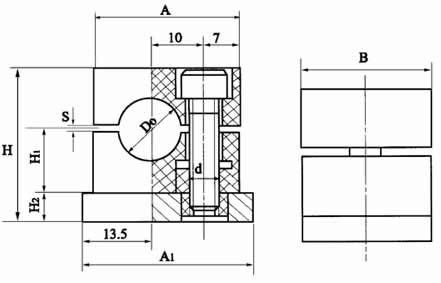

ZGJS1型塑料輕型座式管夾
適用于公稱壓力≤10MPa無振動的管路。

型號	Do	鋼管外徑(Do)	A	A1	B	H	H1	H2	S	d
ZGJS1	6	6	28	33	25	32	13	6	1.5	M6
	8	8
	10	10
	12	12

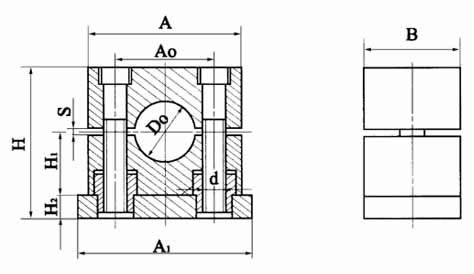

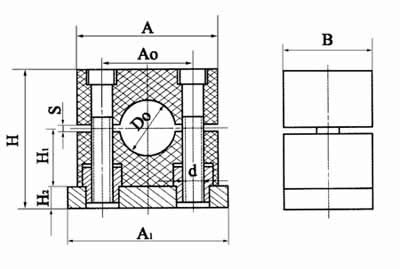

ANNS2塑料中型座式管夾
適用于公稱壓力≤20MPa無振動的管路。

型號	鋼管外徑(D0)	A0	A	A1	B	H	H1	H2	S	d
ZGJS2	6	20	34	39	25	32	13	6	1.5	M6
	8
	10
	12
	14	26	40	45	25	40	17	6	2
	15
	16
	18
	20
	22
	25
	26	52	70	75	25	64	29	6	2
	28
	30
	32
	35
	36
	40
	42
	45	66	86	91	25	72	33	6	3
	48
	50

一、外形尺寸

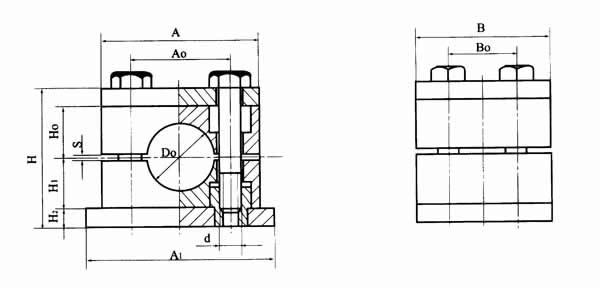

ZGJS3重型座式管夾
適用于公稱壓力≤40MPa能承受輕微振動的管路。

型號	鋼管外徑(D0)	A0	A	A2	BO	B	H	H1	H2	S	d
ZGJS3	10	33	55	73	30	60	48	16	8	2	M10
	12
	14
	15
	16
	18	45	70	85			64	24
	20
	22
	25
	(26)
	28
	30	60	84	100			76	30
	32
	35
	38
	40
	42
	45	90	115	150	45	90	110	45	10	3	M12
	48
	50
	55
	60
	63
	70	122	152	200	60	120	140	60		3.5	M16
	76
	80
	90
	100	168	205	270	80	160	200	85	15	4.5	M20
	110
	120
	130
	140	205	250	310	90	180	230	100			M24
	150
	160
	170

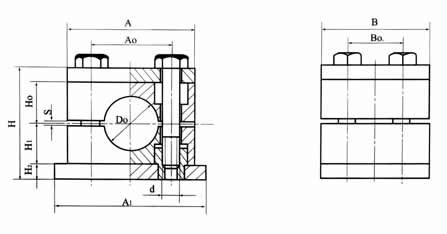

ZGJS4型重型座式管夾
適用于公稱壓力≤40MPa, 能承受有一定振動的管路。

型號	鋼管外徑(D0)	A0	A	A2	BO	B	H	H1	H2	S	d
ZGJS3	10	33	55	73	30	60	48	16	8	2	M10
	12
	14
	15
	16
	18	45	70	85			64	24
	20
	22
	25
	(26)
	28
	30	60	84	100			76	30
	32
	35
	38
	40
	42
	45	90	115	150	45	90	110	45	10	3	M12
	48
	50
	55
	60
	63
	70	122	152	200	60	120	140	60		3.5	M16
	76
	80
	90
	100	168	205	270	80	160	200	85	15	4.5	M20
	110
	120
	130
	140	205	250	310	90	180	230	100			M24
	150
	160
	170

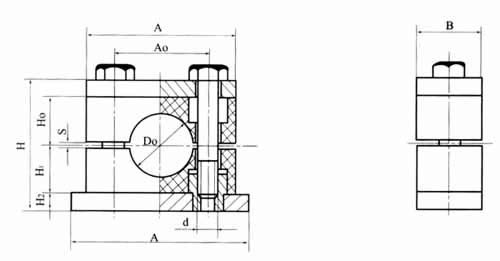

ZGJL3鋁合金重型座式管夾
適用于公稱壓力≤40MPa能承受輕微振動的管路。

ZGJL3型鋁合金輕型座式管夾
適用于公稱壓力≤10MPa無振動的管路。

型號	D0	鋼管外徑(D0)	A	A1	B	H	H1	H2	S	d	重量kg
ZGJL3 (ZGJTS1)★	6	6	28	33	25	32	13	6	105	M6	0.06
	8	8
	10	10
	12	12

型號	鋼管外徑(D0)	A0	A	A1	B	H	H1	H2	S	d
ZGJL3 (ZGJTS2)★	6	20	34	39	25	32	13	6	1.5	M6
	8
	10
	12
	14	26	40	45	25	40	17	6	2
	15
	16
	18
	20
	22
	25
	26	52	70	75	25	64	29	6	2
	28
	30
	32
	35
	36
	40
	42
	45	66	86	91	25	72	33	6	3
	48
	50

型號	鋼管外徑(D0)	A0	A	A2	B	H	H1	H2	S	d
ZGJS3 (ZGJTS3)★	10	33	55	73	30	48	16	8	2	M10
	12
	14
	15
	16
	18	45	70	85		64	24
	20
	22
	25
	(26)
	28
	30	60	84	100		76	30
	32
	35
	38
	40
	42
	45	90	115	150	45	110	45	10	3	M12
	48
	50
	55
	60
	63
	70	122	152	200	60	140	60		3.5	M16
	76
	80
	90
	100	168	205	270	80	200	85	15	4.5	M20
	110
	120
	130
	140	205	250	310	90	230	100			M24
	150
	160
	170

ZGJL3鋁合金重型座式管夾
適用于公稱壓力≤40MPa, 能承受有一定振動的管路。
